The tool bushing accurately positions the tool in the hole of the workpiece. It is essential that the bushing dimensions match workpiece specifications. When ordering please specofy the exact hole diameter. Bushing blanks may also be ordered for machining and heat treating by the customer. Machining tolerance should be within be 0.5mm, grinding tolerance should be -0.05 to -0.01mm. The bushing metal (carbon steel) should have a hardness of HRC-35 after heat treatment.

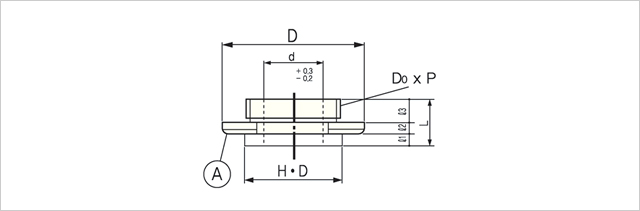

| Tool No. | Hole Diameter | ℓ1 | ℓ2 | ℓ3 | L | d | D | D0×P |
| GT-102 | 10~11.5 11.5~14 |
3 | 3 | 7.5 | 13.5 | 8.5/8.8 | 28 | M22. P1.5 |
| GT-122 | 12.7~14 14~17 |
3 | 3 | 7.5 | 13.5 | 11.0/11.3 | 28 | M22. P1.5 |
| GT-162 | 16~17 17~21 |
3 | 3 | 7.5 | 13.5 | 14.2/14.4 | 44 | M22. P1.5 |
| GT-193 | 19~20 20~32 |
4 | 3 | 7.5 | 14.5 | 17.2/17.4 | 44 | M28. P1.5 |
| GT-303 | 30~52 | 5 | 3 | 9.5 | 17.5 | 27.5 | 59 | M35. P1.5 |
| GT-504 | 50~64 64~78 |
5 | 3 | 12.5 | 20.5 | 20.5 | 78/88 | M50. P1.5 |
